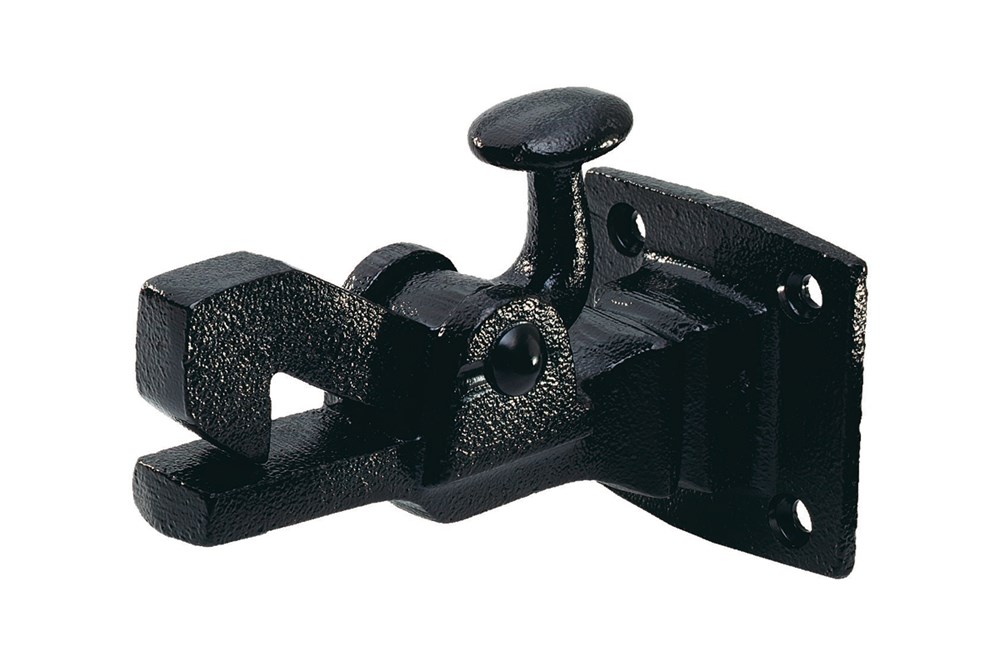

KWS 1308...

Gietijzer.

Functie
Om de deur te vergrendelen, drukt u deze tegen de grendel. De vanghaak grijpt in de houder en zorgt ervoor dat de deur op zijn plaats wordt gehouden. Door de vergrendeling te bedienen wordt de deur weer vrijgegeven.

Montage

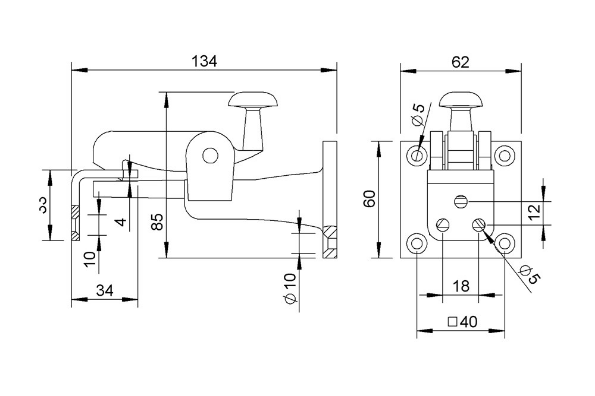

Schroef de deurstop op de wand op het gewenste stoppunt, dat zich op de grootst mogelijke afstand van het deurscharnier moet bevinden. Bevestig de bevestigingsbeugel aan de deur op het juiste punt met een hoogte van 4 mm vanaf de aanslagplaat van de aanslag, zodat de schroefgaten zich onder het vanggat bevinden. Wanneer de deur is bevestigd, dient de beugel tevens als aanslagvlak.
